Вернуться | 88A 3D"Клио" - коттедж с угловой террасой |

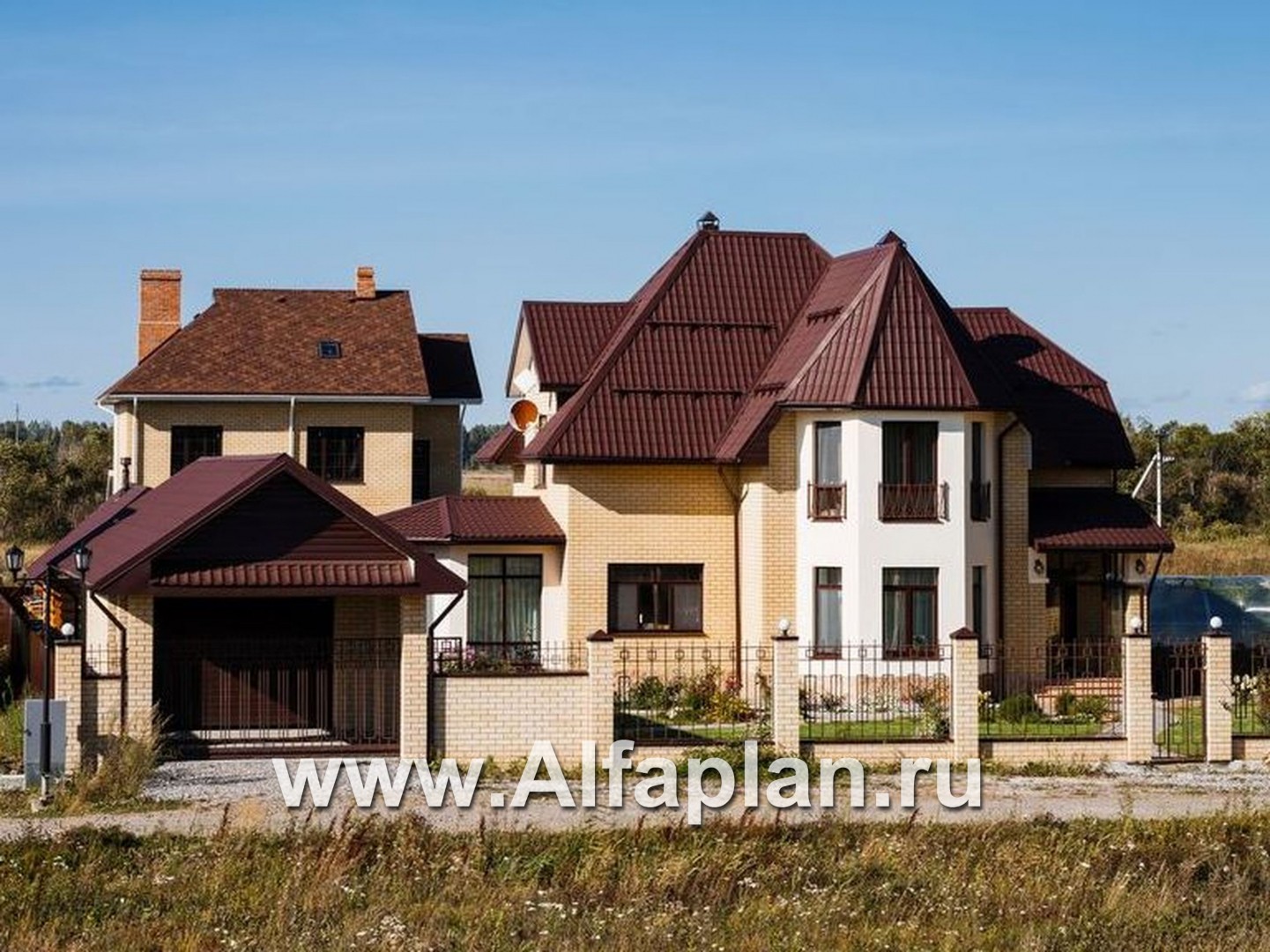

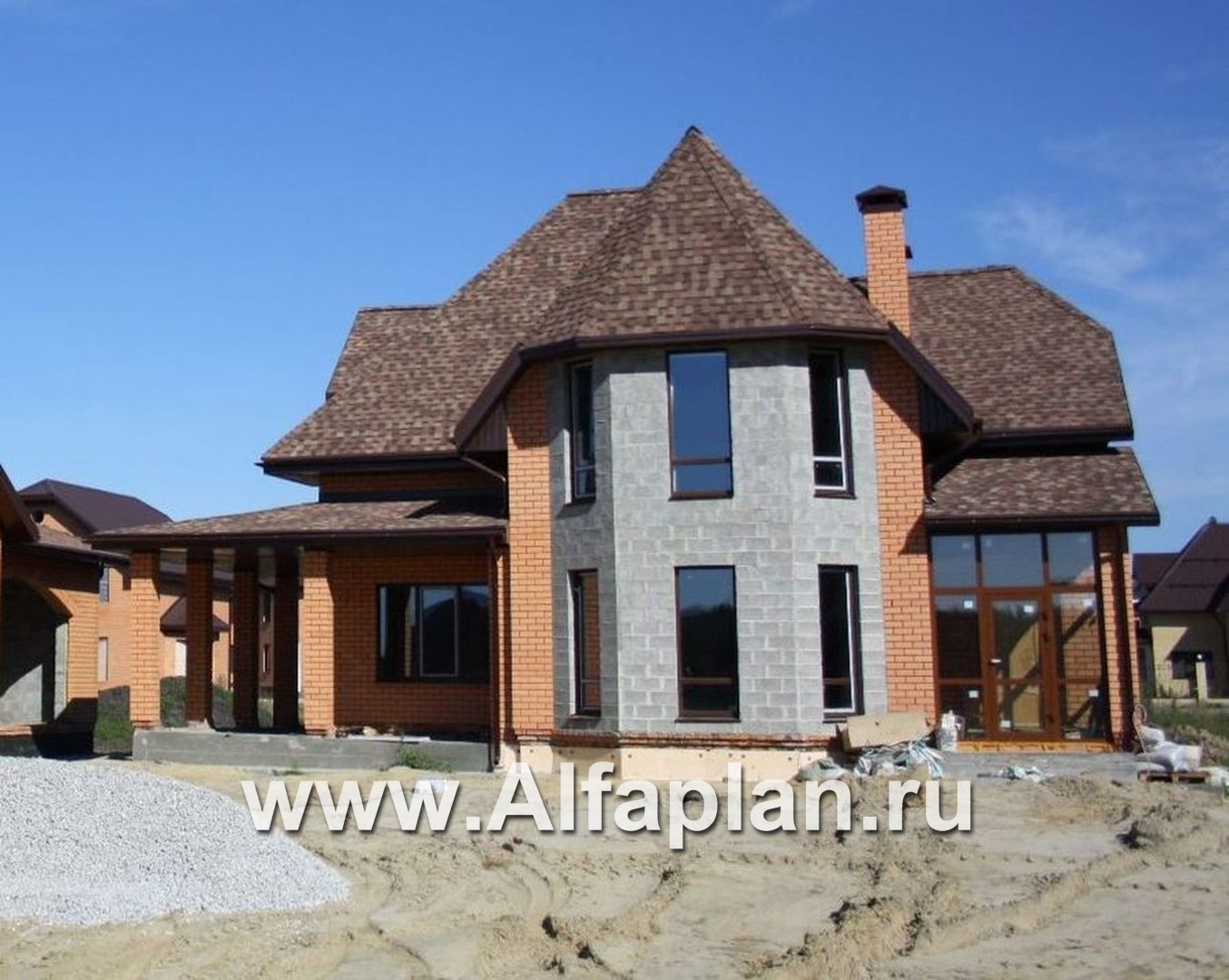

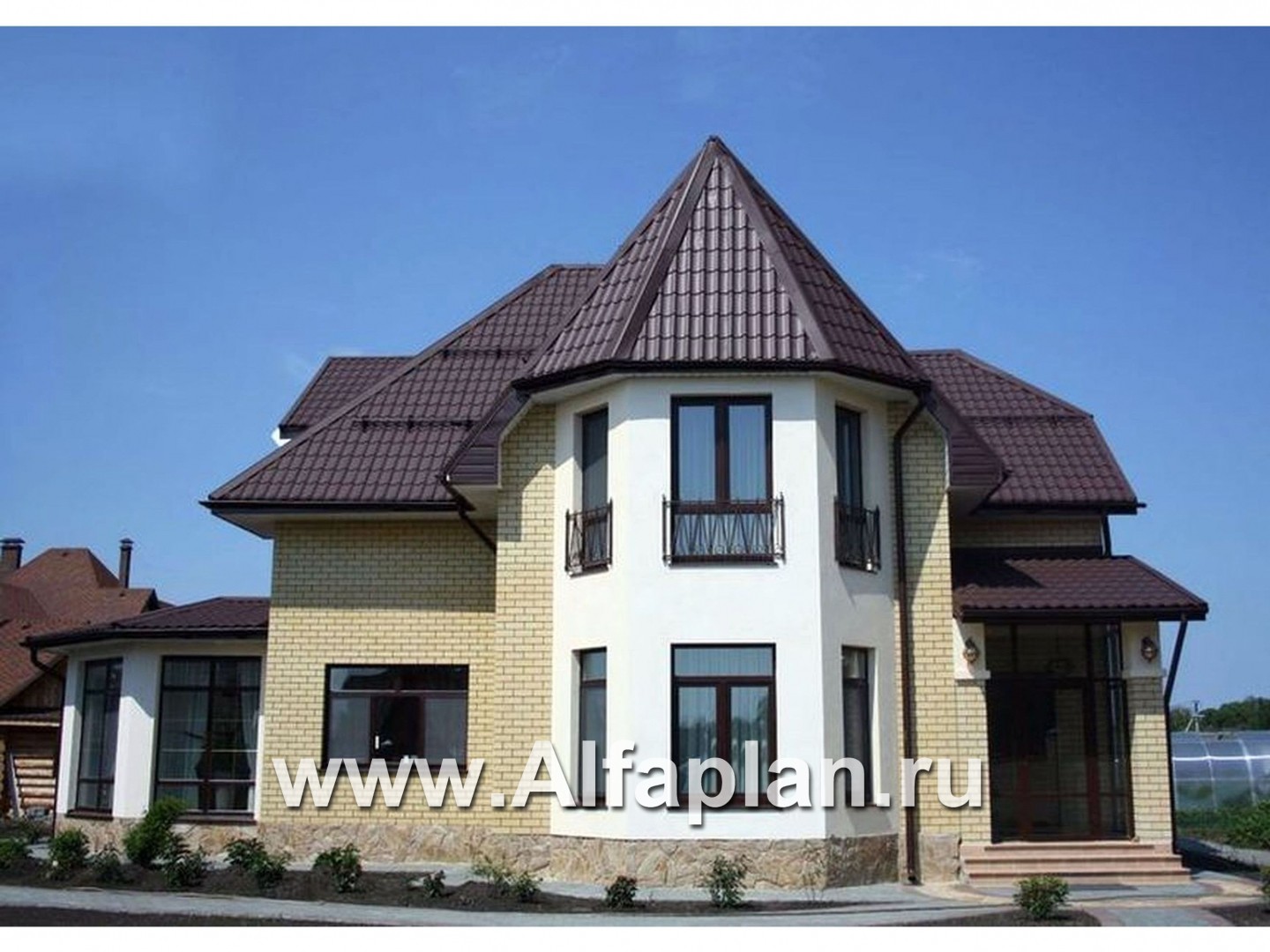

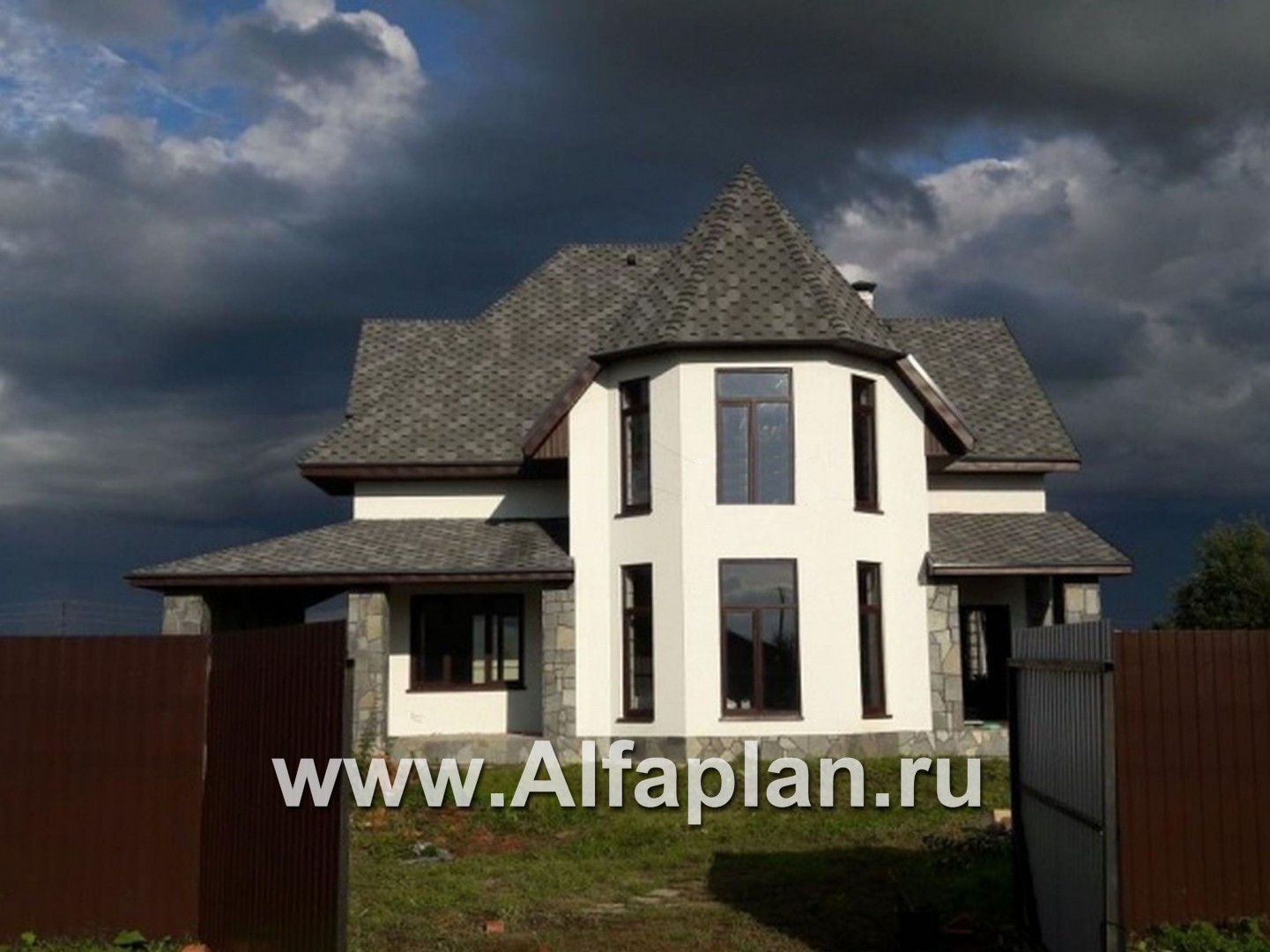

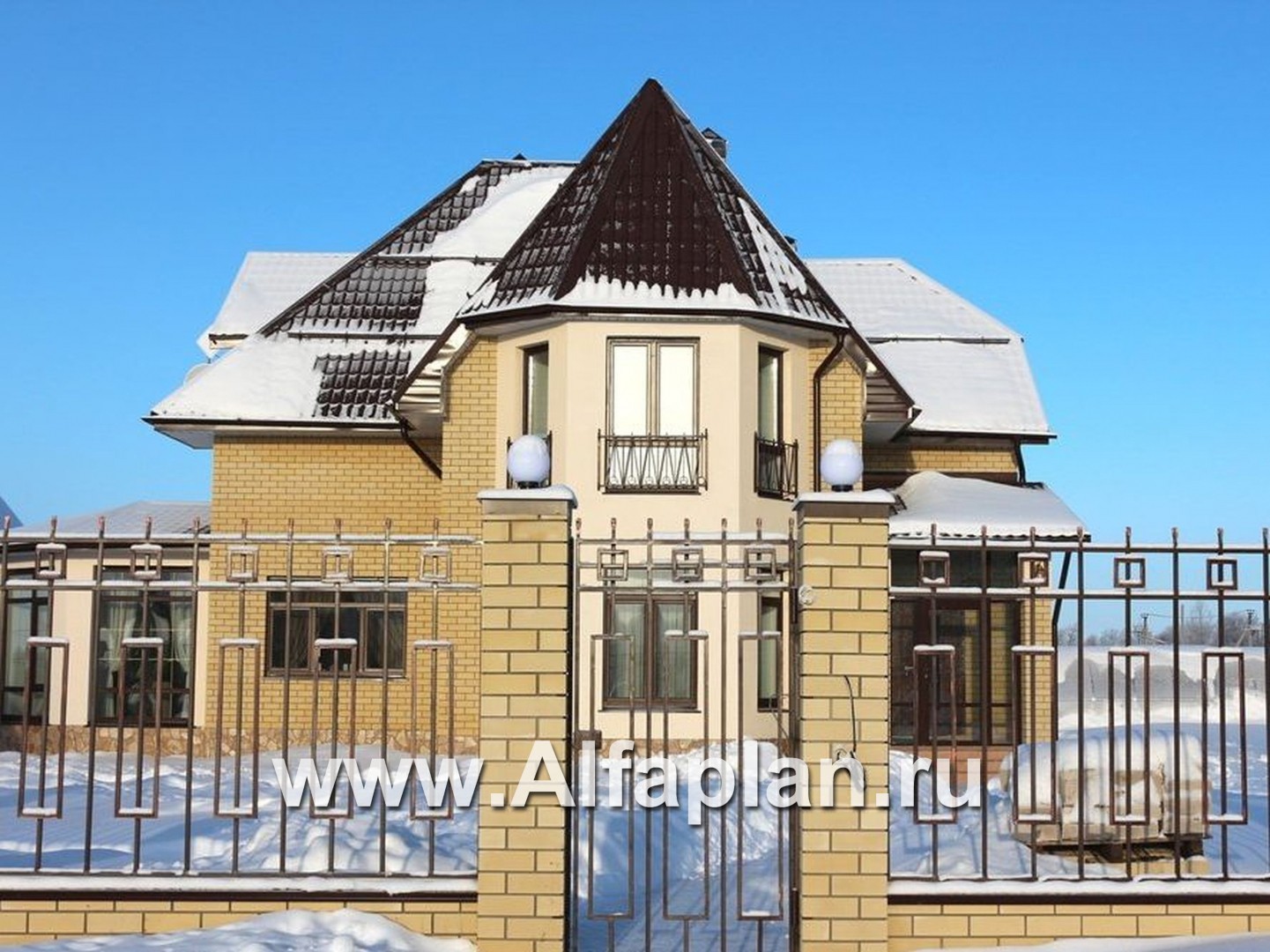

Дополнительные изображения Фотогалерея Зеркальный вариант проекта Образец документации
общая площадь дома, м 2 | Площадь отапливаемых помещений, м 2 | жилая площадь дома, м 2 |
193.30 | 182.14 | 115.47 |
Стоимость проекта (посмотреть состав документации) | |
---|---|
Архитектурно-строительные чертежи (АС) | 43000 |
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование | 8700 |
Строительный паспорт проекта (Типовой) | 2300 |
Строительный паспорт проекта + Разбивочный план участка (Индивидуальный) | от 6000 |
Дополнительная копия проекта | 3500 |
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб. | 57500 55000 |
При одновременном заказе вместе с Полным комплектом дома — скидка 40% на проект бани/гаража/беседки. | |
Вместе с этим проектом заказывают:
— проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше — БЕСПЛАТНЫЕ ОПЦИИ (проекты) — можно выбрать до 3-ех при заказе проекта — посмотреть | |
Проект отопления ТЕПЛЫЕ ПОЛЫ + радиаторы (типовой вариант)для зеркального вариантат) | 5000 |


Вместе с этим проектом автор рекомендует:
Характеристики | ||
---|---|---|
Тип фундамента | монолитная ж/б плита | 44.2 (толщина 200 мм) м3 |
Тип наружных стен | кирпич или газобетон (альтернативно) | 89.1/79.6 м3 |
Тип внутренних стен | кирпич/газобетон | 24.0/26.3 м3 |
Тип перекрытий | монолитные ж/б над перевым этажом, подшивка по деревянным стропилам над вторым | 18.5 м3 |
Тип кровли | битумная черепица | 285.7 м2 |
Наружная отделка | облицовочный кирпич, декоративная штукатурка | 212.3 м2 |
Наружная отделка цоколя | облицовочный камень | |
Габаритные размеры дома | без крылец | 12.7х13.5 м |
Высота дома | от уровня пола первого этажа | 9.85 м |
Высота 1-го этажа | от пола до потолка | 3.0 м |
Высота 2-го этажа | от пола до потолка | 2.85 м |
Мощность котла | с бойлером горячей воды | 45 кВт |
Расчетная электр. нагрузка | с учетом электроплиты | 17.4 кВт |
Утеплитель | минеральная вата | |
Окна | из ПВХ профилей |

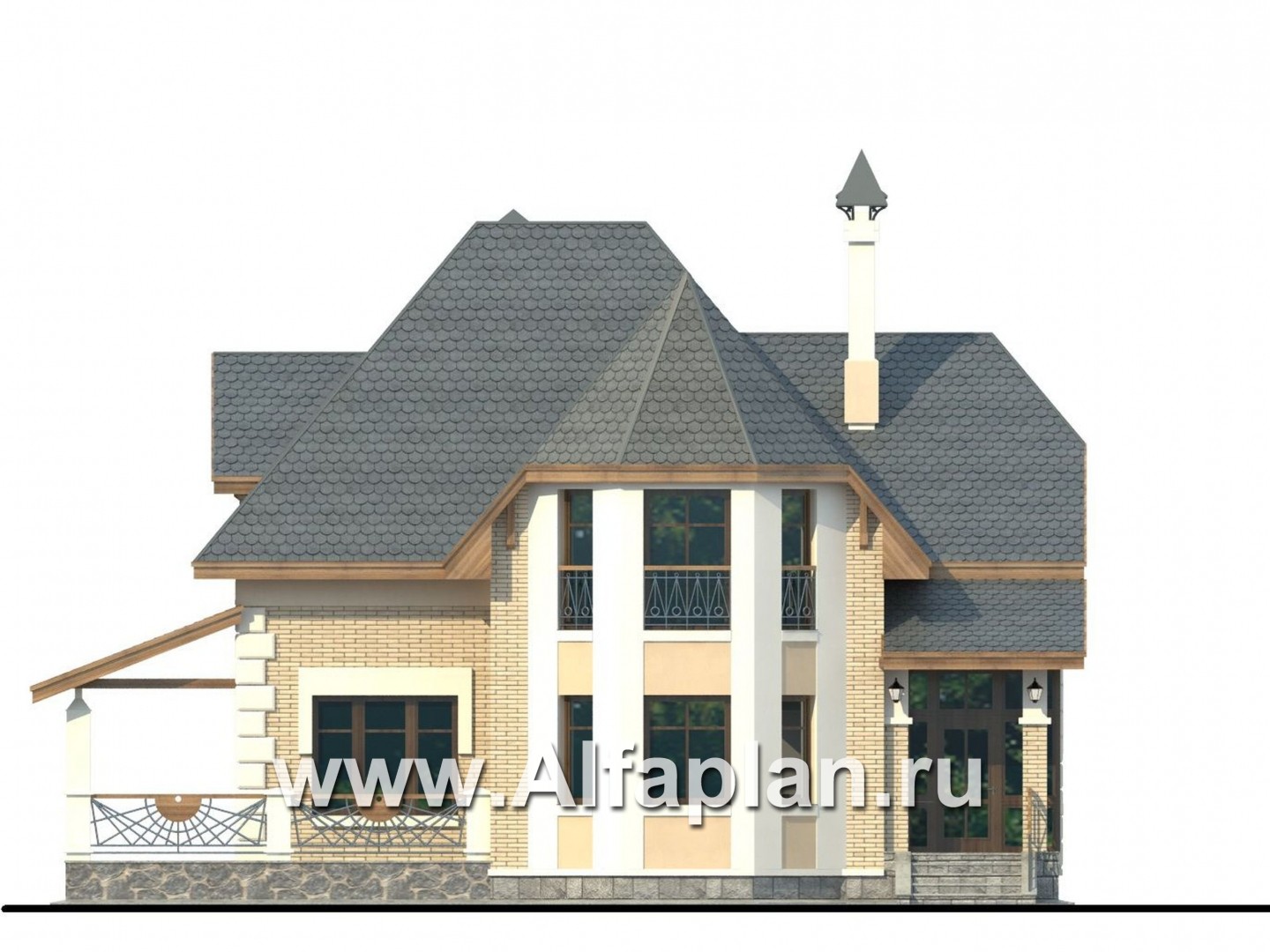

«Клио» — элегантный коттедж с угловой террасой, оригинальным оформлением крыши и комфортными жилыми помещениями. Песочный цвет отделки гармонирует с деталями белого цвета и контрастирует с тёмно-коричневой кровлей, оконными рамами и перилами. На 193 м² расположились 2 этажа с просторной гостиной, уютными спальнями, рабочим и техническим помещениями.
Особенности проекта
- большая угловая терраса
- вместительная гостиная с камином
- кухня-столовая с выходом на террасу
- два входа в дом
Планировочные решения
Первый этаж коттеджа — сочетание домашней атмосферы и функциональности. Через главный вход попадаем в 9-метровую прихожую с гардеробом. Значительное пространство этажа занимает гостиная площадью 39 м² с камином и доступом в кухню. Эркерная стена расширяет пространство комнаты.
22-метровая кухня-столовая — удобное пространство для семейных обедов, здесь достаточно места для свободного передвижения. Попасть в кухню можно через г-образную террасу площадью 25 м². Узоры на перилах — интересная деталь во внешнем виде террасы.
На первом этаже есть 5-метровое техническое помещение, санузел и уединенная рабочая зона — кабинет площадью 13 м².

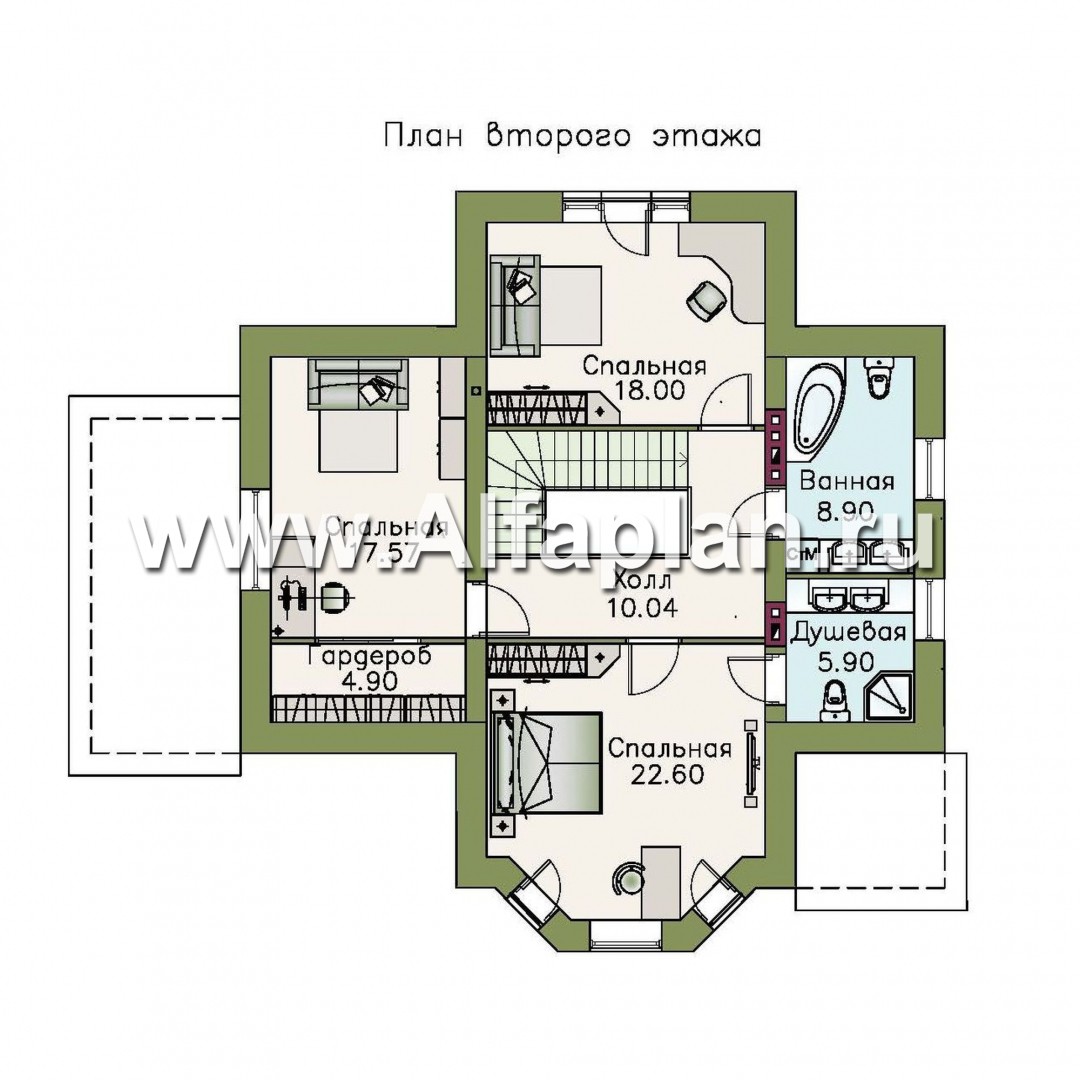

По угловой лестнице поднимаемся на второй этаж — зону отдыха с 3 спальнями, 6-метровой душевой, 9-метровой ванной и холлом площадью 10 м². Спальня площадью 18 м² дополнена гардеробной зоной и окном с видом на террасу. Вторая спальня площадью 18 м² оснащена большим окном. Над спальней площадью 23 м² c эркерной стеной — крыша в форме многогранника акцентирует внимание на внешнем виде коттеджа.
Коттедж «Клио» выполнен в сдержанном стиле, дополненном выразительными деталями. Внутри дома располагаются удобные помещения для продуктивной работы, уединённого отдыха и времяпрепровождения в кругу семьи.
Вернуться | Зеркальный вариант проекта |
Комментарии
Добрый вечер. Я из Москвы. Красивый проект. У вас тут есть дополнительные изображения цокольного этажа. Он входит в стоимость проекта? Или его надо заказывать отдельно?
Дмитрий, здравствуйте.
К этому проекту есть готовый вариант Паспорта проекта с Цокольным этажом.
Планы, фасады, разрезы, пояснительная записка с учетом цокольного этажа. Дополнительно прикладываются типовые конструктивные узлы по цоколю ( сечения, схема армирования, спецификация)
Планировка показана на сайте, стоимость такого готового Паспорта -3500 рубл.
--
Подскажите возможно утеплить дом экструдией 40 вместо мин.ваты?вытянул коробку,купил мин.вату,но по совету строителей утеплил экструдией.Насколько это кретично?
Добрый день, Игорь. Лучше дом все-таки утеплять мин. ватой, так как она обладает высокой паропроницаемостью. Водяные пары из дома имеют возможность свободно. через стены и мин.вату, выходить наружу. Это то, что называют "дом дышит". Пенополистирол обладает более высоким сопротивлением паропроницанию. При строительстве наружных стен из газобетона он нежалателен. При стенах из кирпича - ситуация менее критична.

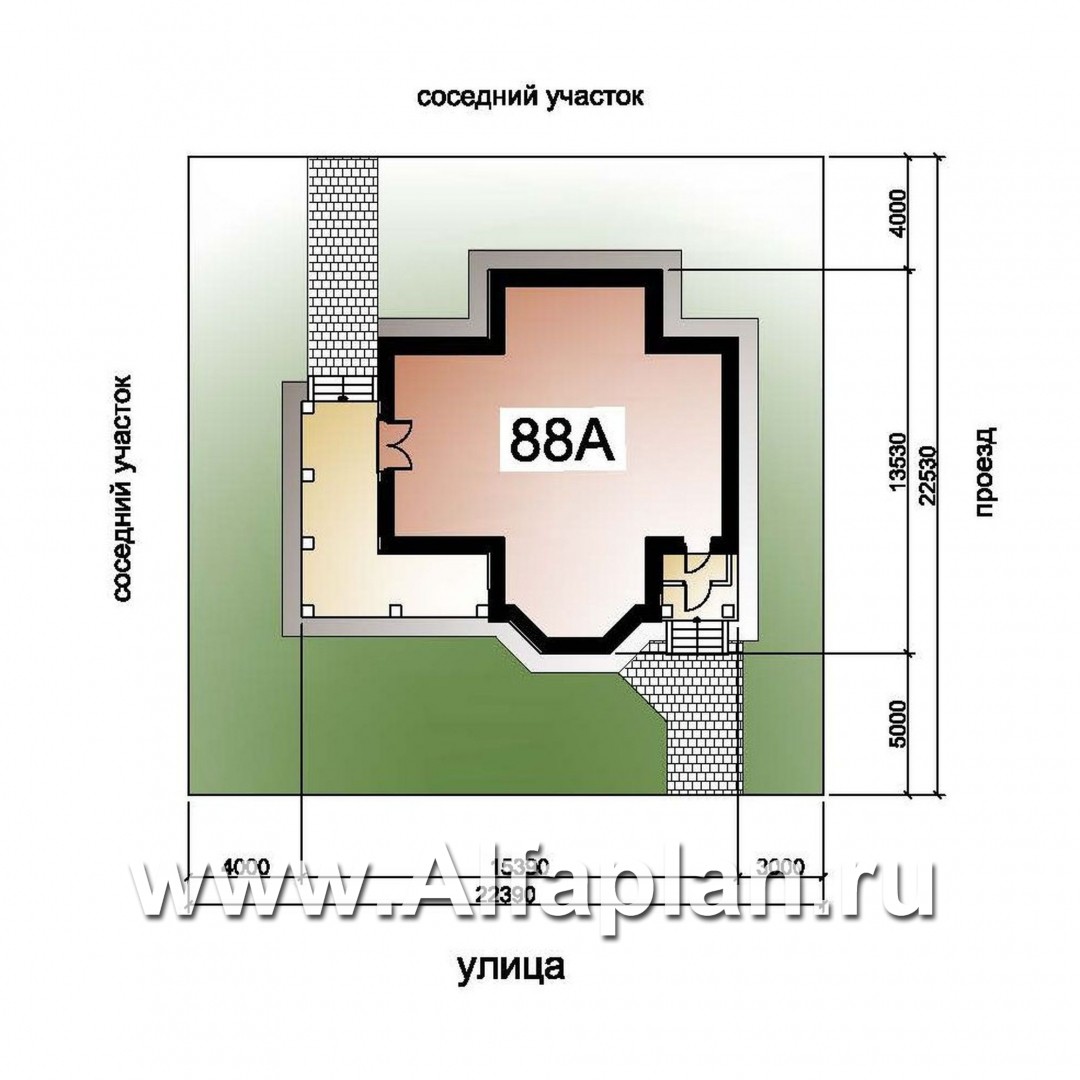

Рассматриваем вариант коттеджа клио с террасой 88А: на страничке нет размеров по внешним сторонам и расположение на участке, т.е. Сколько ему нужно площади. Возможно ли отправить данную схему?
Татьяна, здравствуйте.
Ширина жилой коробки дома-12.5 м., ширина с террасой - 15.4 м.
Готовой схемы для этого дома нет, ориентироваться по нормативным расстояниям до границ участка можно по аналогии с другими схемами.
--
