Вернуться | 106B 3D"Вектор" - современный загородный коттедж |
Дополнительные изображения Зеркальный вариант проекта Образец документации
общая площадь дома, м 2 | жилая площадь дома, м 2 |
189.40 | 95.65 |
Стоимость проекта (посмотреть состав документации) | |
---|---|
Отличие от проекта 106В | Изменена планировка кухни-столовой |
Архитектурно-строительные чертежи (АС) | 42100 |
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование | 8700 |
Строительный паспорт проекта (Типовой) | 2300 |

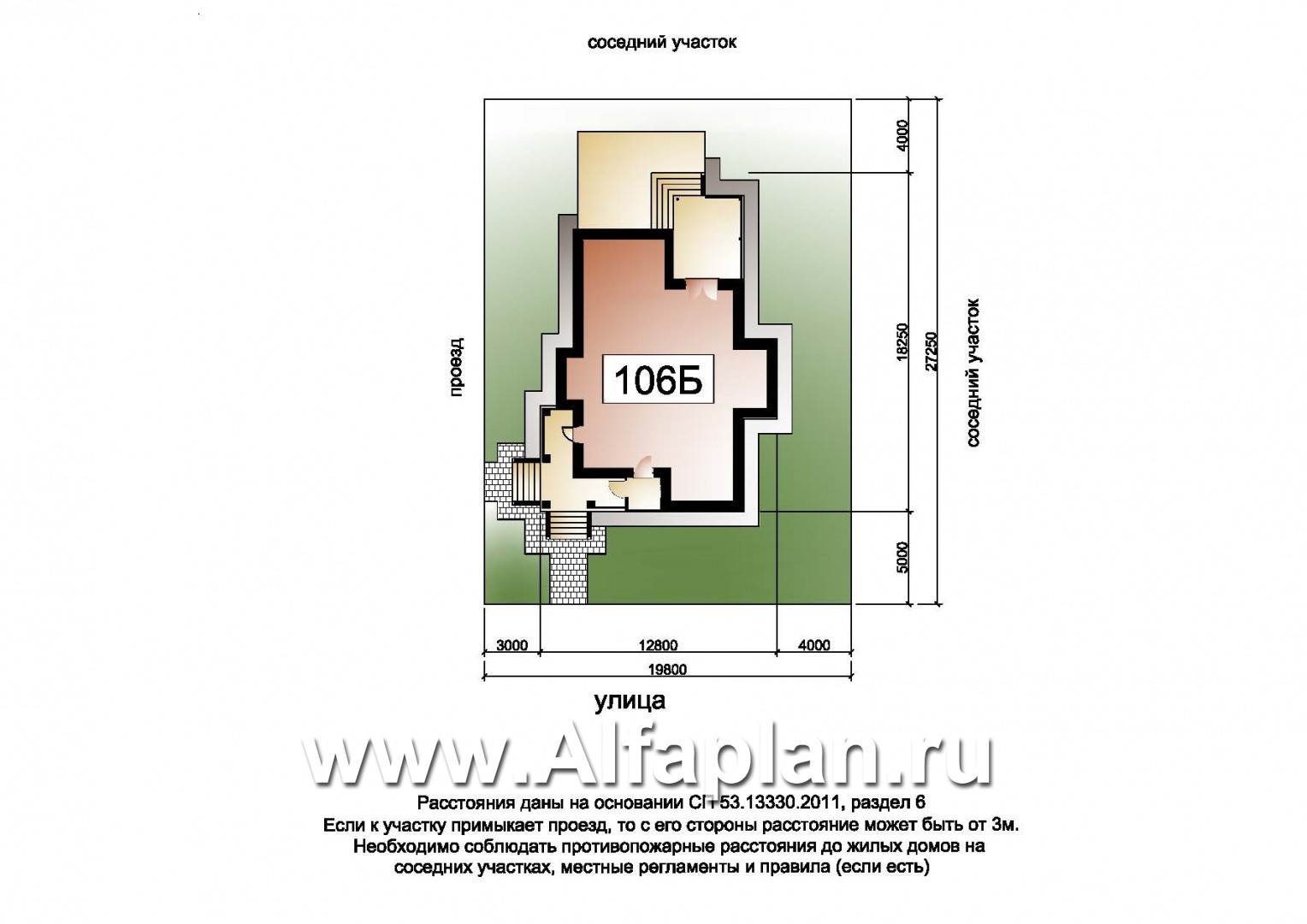

Строительный паспорт проекта + Разбивочный план участка (Индивидуальный) | от 6000 |
Дополнительная копия проекта | 3500 |
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб. | 56600 54100 |
При одновременном заказе вместе с Полным комплектом дома — скидка 40% на проект бани/гаража/беседки. | |
Вместе с этим проектом заказывают:
— проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше — БЕСПЛАТНЫЕ ОПЦИИ (проекты) — можно выбрать до 3-ех при заказе проекта — посмотреть | |
Вариант фундамента - ленточный монолитный глубиной заложения 2,0м | 5000 |
Вариант фундамента - ленточный монолитный глубиной заложения 1,5м | 5000 |
Вариант перекрытий - из сборных Ж/б плит над всеми этажами | 5000 |


Вместе с этим проектом автор рекомендует:
Характеристики | ||
---|---|---|
Тип фундамента | монолитный ж\б | 45.7 м3 |
Тип наружных стен | газобетон или кирпич (альтернативно) | 106.7/105.3 м3 |
Тип внутренних стен | кирпич/газобетон | 7.0/6.8 м3 |
Тип перекрытий | монолитные ж/б | |
Тип кровли | битумная черепица | 225.6 м2 |
Наружная отделка | лицевой кирпич, штукатурка, дер. вагонка | 196.8/26.5/52.0 м2 |
Наружная отделка цоколя | облицовочный камень | |
Габаритные размеры дома | без крылец | 11.7х15.2 м |
Высота дома | от уровня пола первого этажа | 9.5 м |
Высота 1-го этажа | от пола до потолка | 3.0 м |
Высота 2-го этажа | от пола до потолка | 2.95 м |
Мощность котла | с бойлером горячей воды | 45 кВт |
Расчетная электр. нагрузка | с учетом электроплиты | 17.3 кВт |
Утеплитель | минеральная вата | |
Окна | из ПВХ профилей |

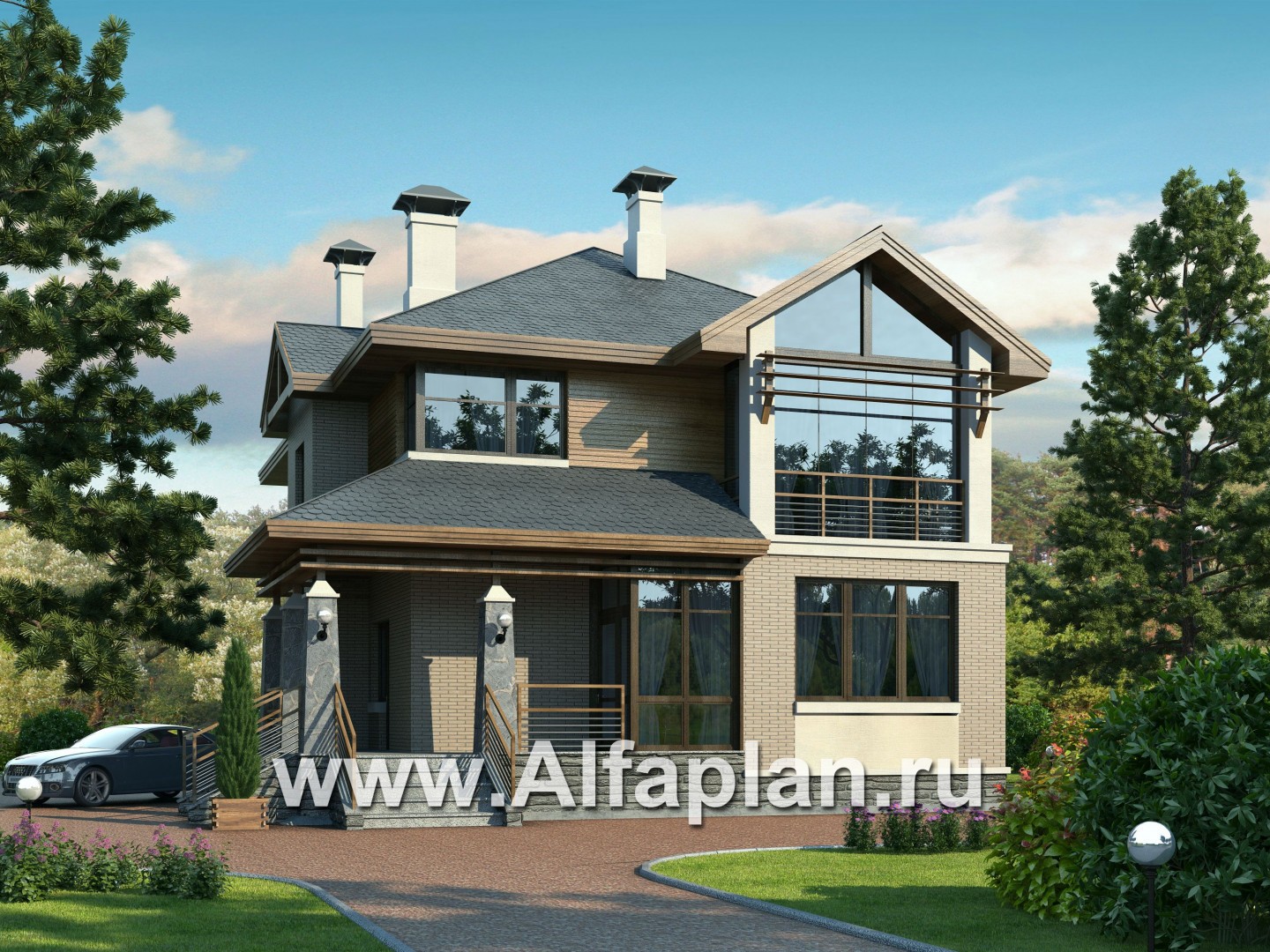

Перед вами компактный двухэтажный коттедж. Этот дом особенно будет привлекательным для любителей просторных, хорошо освещенных интерьеров, так как в доме много окон и есть угловые витражи. Такой дом бессмысленно пытаться впихнуть в плотную застройку или пытаться прятать его за высокий забор. Данный проект требует простора и живописного окружения. При этом коттедж 106В имеет компактный план, не требующий большого участка. В основании дома заложена монолитная ж/б плита. В отношении материалов, используемых в строительстве наружных стен, коттедж 106В предусматривает альтернативное решение – можно использовать как кирпич, так и газобетонные блоки. В этом отношении коттедж под номером 106В можно отнести к категории «проекты кирпичных и газобетонных домов».
Давайте рассмотрим данное предложение более детально.
Проектом предусмотрено два полноценных по высоте этажа, что может иметь особое значение для противников мансард и скошенных потолков. Теперь войдем в прихожую. Слева располагается гардеробная комната и техническое помещение, в котором установлен отопительный котел и есть место для стиральной машины. Справа из прихожей можно пройти в гостевую комнату. Она небольшая, но в ней есть отдельная душевая с санузлом. Наличие отдельной комнаты на первом этаже существенно повышает комфортность дома. Если в вашей семье есть пожилые люди, вы обязательно оцените это. Из прихожей проходим в холл. Здесь находится деревянная лестница на второй этаж. Прямо из холла через широкий проем вход в гостиную, а справа – в кухню, объединенную со столовой. Большую часть первого этажа занимают гостиная, кухня и столовая. Их общая площадь, включая холл, составляет 62.9 м2. При желании это большое пространство можно разделить перегородками. Тема больших окон продолжена и на втором этаже. Здесь находятся три спальни и ванная комната. Все эти помещения, включая ванную, имеют очень хорошее естественное освещение. Две спальни оборудованы французскими балконами, третья имеет остекленный балкон. Можно посмотреть похожий вариант проекта с гаражом - 107А. В проекте предусмотрен объемный просмотр внутренних помещений, а так же зеркальное изображение дома, что намного облегчит работу по выбору места под строение вашего дома.
Также не забудьте, что в нашем каталоге для вас припасены и другие проекты коттеджей различного дизайна и планировки. У вас всегда есть выбор!
Вернуться | Зеркальный вариант проекта |
Комментарии
Здравствуйте! Подскажите чем отличаются проекты 106А и 106В?!
Юлия, здравствуйте. В этих проектах различная планировка 1-го этажа: расположение кухни и соответственно различное решение по онам (угол дома, выходящий на террсу) и внутренняя стена, отделяющая гостиную от кухни-столовой.
Вопрос по проекту 106B Здравствуйте. Меня интересует данный проект. Возможно ли строительство данного дома: наружные и несущие стены из ракушечника, а внутренние из красного кирпича? Сколько кубов бетона нужно на цокольный этаж (похожий 106А) для данного дома с учетом использования перечисленых видов камня?
Александр, здравствуйте,
по проекту наружные стены разработаны в нескольких вариантах, что позволяет адаптировать проект к различным климатическим условиям. В наружные стены заложен газо(пено)бетон - 375(400) мм.( характеристики блока объемный вес -500 кг/м3, марка на прочность В3.5), и пустотный кирпич - 380мм.(альтернативно). Далее предусмотрен слой утеплителя 50-100 мм, толщина которого зависит от климатической зоны строительства, воздушный зазор -30-40 мм. и лицевой кирпич -85-120 мм. (штукатурка). Возможна замена газобетона на ракушечник (силами строителей, без внесения изменений в проект). Фундаменты у проектов 106А И 106В аналогичные, аналогичен и расход бетона.
